Электросчетчик работает, цифры на дисплее меняются, но в личном кабинете по-прежнему отображаются старые данные. Такая ситуация не всегда означает поломку. Между измерением энергии в квартире и появлением показаний в платежной системе находится целая цифровая инфраструктура — от модема внутри прибора до серверов энергосбытовой компании.
Если счетчик подключен к интеллектуальной системе учета, вручную передавать данные обычно не требуется. Это прямо указано в инструкции на Госуслугах. Однако наличие электронного дисплея еще не доказывает, что прибор действительно передает информацию дистанционно.
Разбираемся, как устроен умный счетчик, где могут задержаться показания и какие цифры нужно записать перед обращением в энергокомпанию.
Электронный и умный счетчик — не одно и то же
Обычный электронный прибор умеет измерять потребление по нескольким тарифам, сохранять показания и выводить параметры сети на дисплей. Но если в нем нет настроенного канала связи или он не зарегистрирован в системе поставщика, данные придется передавать самостоятельно.
Интеллектуальная система учета включает не только сам счетчик. По определению, закрепленному в Федеральном законе №522-ФЗ, это комплекс для удаленного сбора, обработки, хранения и передачи показаний, информационного обмена и управления устройствами.
Поэтому возможна ситуация, когда новый счетчик уже установлен и считает электроэнергию, но дистанционный сбор еще не активирован. Прибор должны внести в базу, привязать к лицевому счету, настроить тарифы и проверить связь с сервером.
Как показания доходят до личного кабинета
Внутри счетчика измерительная микросхема непрерывно получает значения напряжения и тока, рассчитывает активную энергию и увеличивает соответствующие регистры в энергонезависимой памяти. Исчезновение связи не должно обнулять эти данные: счетчик продолжает учитывать потребление локально.
Далее показания передаются одним из нескольких способов.
При PLC-связи цифровой сигнал идет по тем же проводам, по которым в квартиру поступает электричество. Отдельный интернет-кабель счетчику не нужен. Несколько приборов отправляют данные на концентратор, после чего информация поступает на сервер энергокомпании.
В радиосети счетчики связываются с базовой станцией или соседними устройствами. Такая схема позволяет построить mesh-сеть, где пакеты могут проходить через промежуточные узлы.
Третий вариант — встроенный сотовый модем. В зависимости от оборудования применяются GSM, GPRS, LTE или NB-IoT. В технической документации российских производителей встречаются счетчики, которые устанавливают TCP-соединение с коммуникационным сервером и используют тарифы связи для M2M-устройств.
После приема данные попадают в головную систему сбора, проходят проверку и передаются в хранилище измерений. Оттуда расчетное показание забирает биллинг, формирующий квитанцию. Личный кабинет может быть еще одним, отдельным звеном этой цепочки.
Поэтому задержка в приложении не всегда говорит об отсутствии связи со счетчиком. Пакет мог уже поступить на сервер сбора, но еще не пройти проверку или синхронизацию с биллингом.
Что означают 1.8.0, 1.8.1 и 1.8.2
На дисплее современных счетчиков можно увидеть не только обозначения T1 и T2, но и цифровые комбинации. Это коды OBIS — стандартизированная система идентификации измеряемых величин, применяемая в протоколах семейства IEC 62056.
Чаще всего используются следующие регистры:
- 1.8.0 — суммарная потребленная активная энергия;
- 1.8.1 — потребление по тарифному регистру T1;
- 1.8.2 — потребление по регистру T2;
- 1.8.3 — потребление по регистру T3.
Сумма тарифных регистров обычно соответствует общему значению 1.8.0 с учетом округления. При ручной передаче многотарифного учета необходимо записывать T1, T2 и T3 отдельно. Цифры после точки или запятой, обозначающие доли киловатт-часа, поставщику чаще всего не передаются. Точный формат лучше сверить с инструкцией конкретной энергокомпании.
Сам номер регистра не задает расписание тарифа. Нельзя без проверки считать, что T1 всегда означает день, а T2 — ночь: временные зоны и их привязка определяются тарифом и настройками прибора.
Почему умный счетчик перестает передавать данные
Самая безобидная причина — разные даты измерения. На дисплее показывается текущее накопленное значение, а в личном кабинете может находиться снимок, сделанный несколько дней назад. Например, Мосэнергосбыт сообщает, что показания подключенных к дистанционному сбору приборов снимаются не позднее 25-го числа. У других поставщиков сроки отличаются.
Также возможны следующие ситуации:
- счетчик заменили, но новый серийный номер еще не привязали к лицевому счету;
- PLC-модем потерял связь с концентратором из-за помех или изменения схемы электросети;
- радиосеть лишилась промежуточного узла;
- сотовый модем не зарегистрировался в сети;
- часы счетчика или тарифное расписание настроены неверно;
- данные поступили в систему сбора, но не загрузились в личный кабинет;
- вышел из строя модуль связи, хотя измерительная часть продолжает работать.
Коммуникационная ошибка и неисправность самого счетчика — разные проблемы. В первом случае прибор продолжает накапливать киловатт-часы, и значения можно получить позднее. Во втором могут пропасть индикация, учет или сохранение данных.
Что проверить перед обращением в энергокомпанию
Сначала откройте личный кабинет и найдите дату последнего принятого показания. Важна именно дата, а не только количество киловатт-часов. Текущее значение на дисплее закономерно будет выше более раннего контрольного снимка.
Затем сравните серийный номер прибора с номером в квитанции или личном кабинете. После замены счетчика именно несовпадение номеров часто объясняет отсутствие новых данных.

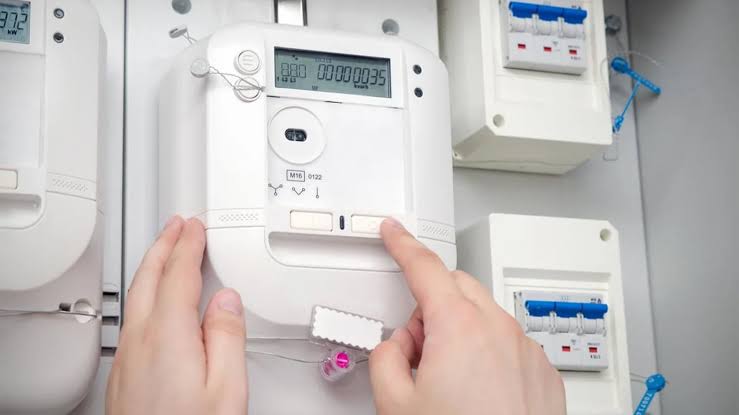

Переключите экраны штатной кнопкой и запишите значения 1.8.0, T1, T2 и T3, которые относятся к вашему тарифу. Полезно сделать фотографии дисплея и серийного номера. Пломбы, крышку клемм и корпус открывать нельзя.
Проверьте, не появилось ли в кабинете сообщение о плановых работах или замене оборудования. Если автоматические данные не поступили к установленной поставщиком дате, обращайтесь прежде всего в компанию, которая выставляет счет. В заявке укажите адрес, номер лицевого счета, серийный номер прибора, текущие показания и дату последней автоматической передачи.
Не стоит многократно отправлять разные показания через несколько каналов. Это не восстановит связь, зато может усложнить проверку данных. Если разрешен ручной ввод, передавайте только фактические значения нужных тарифных регистров.
Нужно ли продолжать снимать показания вручную
Если прибор официально подключен к интеллектуальной системе, ежемесячная ручная передача не требуется. Например, «Россети Урал» прямо указывает, что интеллектуальные приборы отправляют данные автоматически.
Тем не менее периодически сверять личный кабинет с дисплеем полезно. Такая проверка помогает вовремя заметить неправильный серийный номер, задержку синхронизации или ошибку тарифного расписания.
И еще один нюанс: правила интеллектуального учета электроэнергии не означают автоматического подключения счетчиков воды и газа. Для каждого ресурса используется отдельное оборудование и отдельная система приема данных.
